Controle de Acesso

O sistema desenvolvido tem como objetivo fazer o controle de autenticação via cartão magnético.

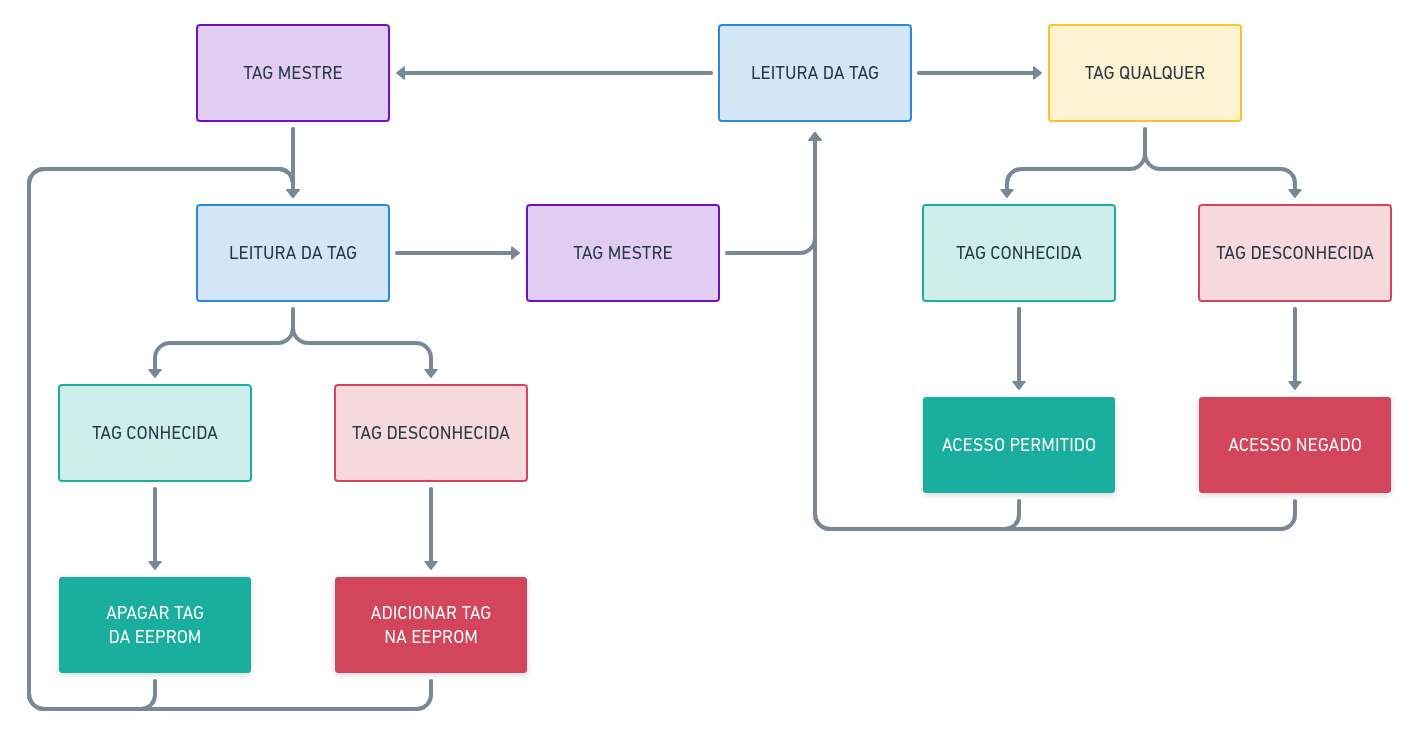

Fluxo de funcionamento

Funcionalidades

• Cadastro de TAG mestre
  • Inserção
  • Remoção
• Cadastro de TAG usuário
  • Inserção
  • Remoção
• Interface computacional Amigável
  • Mensagens de debug
  • Mensagens para usuário
• API para banco de dados externo

Infraestrutura

• Plataforma: Atmel AVR 3.1.0
• Placa: uno
• Framework: Arduino

Pré-requisitos para rodar projeto

Eletrônicos

• Arduino uno
• Sensor RFID522
• Protobord
• 3 Leds (verde,amarelo,azul)
• 3 resistências (200 ohm)
• 12 jumpers

Mapeamento sensor RFID para cada microcontroladores Arduino

Signal	MFRC522 Reader/PCD	Uno/101	Mega	Nano V3	Leonardo/Micro	Pro Micro
RST/Reset	RST	9	5	D9	RESET/ICSP-5	RST
SPI SS	SDA(SS)	10	53	D10	10	10
SPI MOSI	MOSI	11 / ICSP-4	51	D11	ICSP-4	16
SPI MISO	MISO	12 / ICSP-1	50	D12	ICSP-1	14
SPI SCK	SCK	13 / ICSP-3	52	D13	ICSP-3	15

Programas

• ArduinoIDE
• Java 8 (Dependência arduinoIDE)
• PlataformIO
• Vscode

  a preferência pelo Vscode vem de sua integração com a plataformaIO que agiliza o processo de desenvolvimento sem dependẽncia do CLI

Bibliotecas

• MFRC522 1.4.7
• Framework Arduino AVR (Dependências puxadas pelo PlataformIO)
  • HID 1.0
  • SPI 1.0
  • Wire 1.0
  • EEPROM 2.0
  • SoftwarSerial 1.0

Como rodar a aplicação

Levando conta que tudo ocorreu como os conformes nos Pré-requisitos, temos então o ambiente do Vscode, nele existe os botões na barra inferior que fazem o upload do programa para o microcontrolador, executado este, abrimos o serial monitor para receber as mensagens do arduino, assim inicia-se o fluxo da aplicação com sucesso.

Nota-se que não é necessário a observação pelo serial monitor, os leds indicam o estado da aplicação.

PlataformIO CLI

Supondo que não deseje utilizar Vscode, através do CLI, basta rodar o comando:

pio run --target upload

Em caso de dúvidas, acessar a documentação oficial PlataformIO.
